Резиновая опора моста
Резиновые подшипники являются важнейшими несущими и гасящими вибрацию компонентами, широко используемыми в инфраструктурных и строительных проектах. Как правило, они изготавливаются из высококачественных эластомеров, таких как натуральный каучук, EPDM (этиленпропилендиеновый мономер) или неопрен, и часто усиливаются стальными пластинами или волокнистыми слоями, чтобы сбалансировать гибкость и прочность конструкции.
Их основные функции включают в себя три ключевых аспекта: во—первых, стабильная передача нагрузок от верхних конструкций (например, балок моста, перекрытий зданий) к фундаментам, обеспечивая равномерное распределение усилий; во-вторых, гашение вибраций и ударов при землетрясениях, движении транспортных средств или работе оборудования, защищая целостность конструкции; в-третьих, компенсация деформаций конструкции. для предотвращения растрескивания при перемещениях и вращении, вызванных перепадами температуры или нагрузки.
Широко применяемые на автомобильных/железнодорожных мостах, высокопролетных заводах, стадионах, путях метро и взлетно-посадочных полосах аэропортов, резиновые подшипники обладают такими преимуществами, как простота установки, низкие затраты на техническое обслуживание и отличная амортизация. Они разработаны с учетом различных инженерных потребностей - от сейсмической защиты в сейсмоопасных районах до снижения уровня шума в проектах городского транспорта.
1.Резиновые подшипники пластинчатого типа

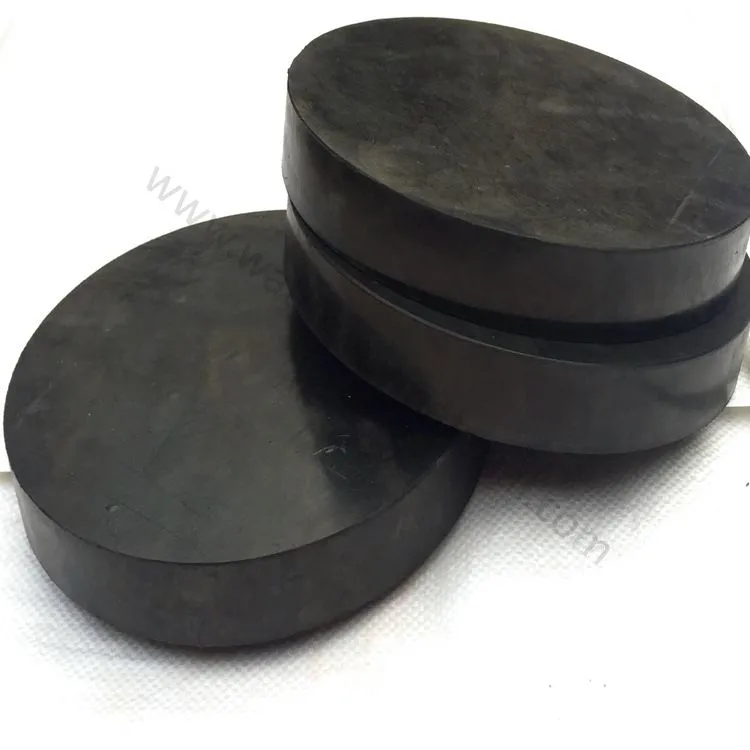

Состоят из нескольких слоев натурального каучука и тонких стальных пластин, которые инкрустированы, скреплены и вулканизированы. Они обладают достаточной вертикальной жесткостью, чтобы стабильно выдерживать вертикальные нагрузки и надежно передавать давление верхней конструкции на опоры и устои.

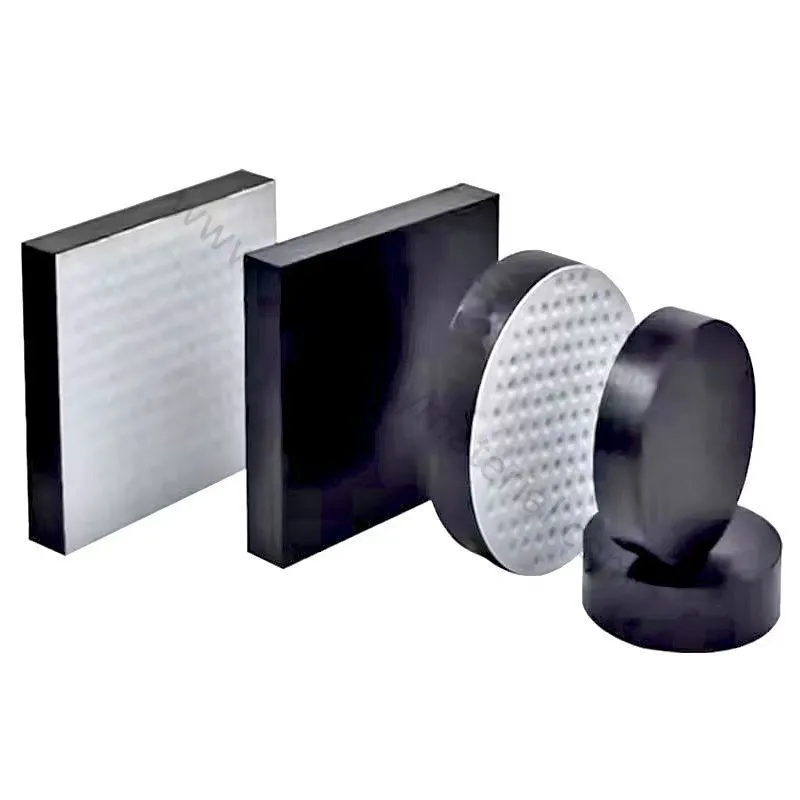

Хорошая эластичность позволяет адаптироваться к повороту концов балок, а большая деформация при сдвиге отвечает требованиям к горизонтальному перемещению верхней конструкции. По форме они подразделяются на прямоугольные и круглые, которые могут соответствовать требованиям различных конструкторских решений.
В зависимости от того, могут ли они обеспечивать горизонтальное перемещение, они подразделяются на подшипники скольжения с пластинами из политетрафторэтилена и обычные резиновые подшипники. Они широко используются на автомобильных, городских и железнодорожных мостах с малыми и средними пролетами, особенно на мостах со стандартным пролетом менее 20 метров. Они имеют простую конструкцию, просты в монтаже, позволяют экономить сталь, имеют относительно низкую цену, просты в обслуживании и замене, а также обладают хорошей сейсмоизоляцией, что позволяет эффективно снижать воздействие активных нагрузок и сейсмических воздействий на здания.
2. Резиновые подшипники пластинчатого типа из ПТФЭ.

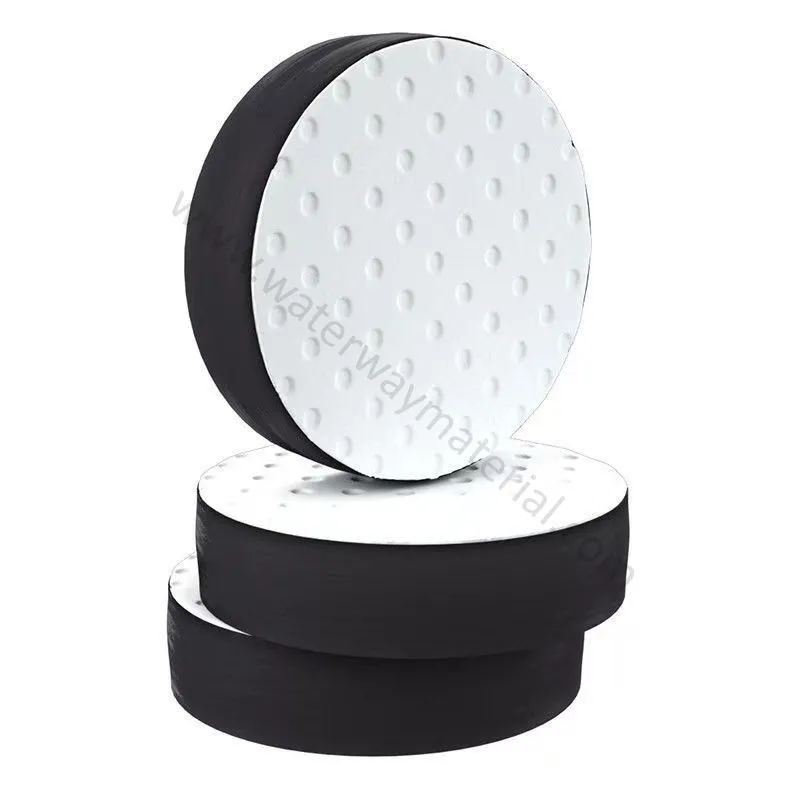

На верхнюю поверхность обычного резинового подшипника пластинчатого типа наклеивается пластина из политетрафторэтилена толщиной 2-3 мм, а в нижней части балки устанавливается пластина из нержавеющей стали. Относительное скольжение между ними обеспечивает смещение.
В дополнение к вертикальной жесткости и способности к упругой деформации обычных резиновых подшипников пластинчатого типа, которые могут выдерживать вертикальные нагрузки и адаптироваться к вращению концов балки, благодаря низкому коэффициенту трения (μ ≤ 0,03) между политетрафторэтиленом и пластиной из нержавеющей стали в нижней части балки горизонтальное смещение использование верхнего строения моста не ограничено.
Подходят для длиннопролетных мостов с пролетом более 30 метров, монолитных балочных мостов с простой опорой и многопролетных монолитных балочных мостов и могут использоваться в качестве подвижных опор; они также могут использоваться в таких операциях, как подъем балок домкратом, перемещение тавровых балок и перемещение крупногабаритного оборудования. как ползунки. Этот подшипник может выполнять большие требования к растяжению и сжатию и эффективно продлевать основной срок эксплуатации здания.
3. Резиновые подшипники типа "Чаша"
Принцип конструкции заключается в том, что резиновый блок, помещенный в герметичный стальной корпус, создает силу реакции при трехстороннем напряжении, чтобы выдерживать вертикальную нагрузку моста. В то же время эластичность резины используется для компенсации вращения концов балки, а горизонтальное перемещение верхней конструкции моста осуществляется за счет свободного скольжения между пластиной из нержавеющей стали, приваренной к верхней посадочной плите, и политетрафторэтиленом.
Они обладают такими преимуществами, как разумная конструкция, большая несущая способность, малая деформация, большое горизонтальное смещение, гибкость вращения и хорошая амортизирующая способность, что делает их идеальными подшипниками для строительства неразрезных мостов. Кроме того, они легкие, компактные по конструкции, просты в изготовлении, имеют низкую высоту, просты в обработке и изготовлении, позволяют экономить сталь и снижать затраты.
Распространенные типы включают GPZ, GPZ (Ⅱ) и GPZ (KZ). В зависимости от области применения их можно разделить на резиновые подшипники для автомобильных мостов, резиновые подшипники для железнодорожных мостов и т.д. Каждый тип мостов делится на неподвижные (GD), однонаправленные подвижные (DX) и двунаправленные подвижные (SX) в зависимости от формы перемещения, которые могут удовлетворить разнообразные потребности различных проектов мостов и подходят для строительства длиннопролетных мостов.
4. Сферические подшипники
Сферические подшипники серии QZ состоят из верхней опорной пластины, нижней опорной пластины, сферической пластины, скользящих пластин из политетрафторэтилена (F4, сферические пластины из ПТФЭ) и резиновых стопорных колец. Резиновая пластина в подшипнике цилиндрического типа заменена сферической пластиной из ПТФЭ для снижения коэффициента трения, а ее перемещение осуществляется за счет скольжения между верхней опорной пластиной и плоской пластиной из ПТФЭ.
Установка направляющих канавок или направляющих колец на верхней опорной плите позволяет ограничить однонаправленное или разнонаправленное перемещение подшипника и может быть выполнена в виде сферических однонаправленных подвижных подшипников и неподвижных подшипников. Требуемый угол поворота подшипника обеспечивается за счет скольжения между сферической пластиной и сферической пластиной из ПТФЭ.
Они обладают характеристиками надежной передачи усилия и гибкого вращения. Они не только обладают высокой несущей способностью и большим рабочим объемом, как у резиновых подшипников типа GPZ, но и могут лучше адаптироваться к большим углам поворота. По сравнению с обычными подшипниками типа GPZ, сферические резиновые подшипники передают усилие через сферическую поверхность без образования зазоров. Они имеют простую конструкцию, просты в обработке, низкую цену, потребляют меньше материалов, имеют небольшую высоту конструкции, просты в монтаже и замене и широко используются в мостостроении, особенно в конструкциях с одно- или двухколонными опорами.
Высокая несущая способность: Наши резиновые подшипники тщательно спроектированы и изготовлены в соответствии со строгими технологическими процессами, способны выдерживать огромные вертикальные нагрузки, обеспечивая прочную и надежную опору для мостов, зданий и т.д., а также стабильность и безопасность конструкции. Будь то небольшой мост или крупный строительный объект, вы можете найти резиновые опорные изделия с соответствующей несущей способностью.
Хорошая эластичность и способность к деформации: Сам резиновый материал обладает превосходной эластичностью, что позволяет резиновому подшипнику производить соответствующую упругую деформацию при несущих нагрузках, эффективно адаптируясь к повороту концов балки и горизонтальному перемещению верхней конструкции. Такая высокая деформационная способность может не только удовлетворять требованиям к перемещению инженерного сооружения при обычной эксплуатации, но и играть роль буфера и рассеивателя энергии за счет собственной деформации в особых случаях, таких как землетрясения, уменьшая ущерб, наносимый конструкции сейсмическими воздействиями.
Превосходная долговечность: Благодаря использованию высококачественных резиновых материалов и передовых производственных процессов наши резиновые подшипники отличаются высокой прочностью. Они устойчивы к старению, коррозии и другим факторам окружающей среды, сохраняют стабильную работу в течение длительного времени, сокращают частоту технического обслуживания и замены и снижают стоимость всего жизненного цикла проекта. Срок службы изделия может достигать 60 лет, что обеспечивает долгосрочную и надежную защиту вашего объекта.
Надежная сейсмоизоляция: В сейсмоопасных районах сейсмоизоляция резиновых опор особенно важна. Наши резиновые опоры могут эффективно изолировать распространение сейсмических волн, уменьшить воздействие сейсмических сил на здания и мосты и обеспечить безопасность конструкций и внутренних помещений. Разумно подобрав параметры резиновых опор, можно регулировать период естественной вибрации конструкции, чтобы избежать преобладающего периода землетрясения, тем самым достигая лучшего эффекта сейсмоизоляции.
Мостостроение: Будь то автомобильные мосты, железнодорожные мосты или городские эстакады, резиновые опоры являются незаменимыми важными компонентами. Они могут выдерживать собственный вес моста и нагрузку транспортных средств, адаптироваться к смещению и повороту моста, вызванным такими факторами, как перепады температур, усадка и ползучесть бетона, а также землетрясения, обеспечивая нормальную эксплуатацию и безопасность конструкции моста. Наши резиновые опоры успешно применяются как на обычных мостах с малым и средним пролетом, так и на больших морских и речных мостах.
Строительство: Резиновые опоры также играют важную роль в таких строительных проектах, как высотные здания, крупные коммерческие комплексы и промышленные предприятия. Они могут использоваться в качестве изоляционных устройств для фундаментов зданий, эффективно снижая воздействие землетрясений на здания и улучшая их сейсмические характеристики. Кроме того, в некоторых зданиях с высокими требованиями к контролю вибрации, таких как больницы и заводы точного приборостроения, резиновые подшипники также могут играть роль амортизатора и шумоподавителя, обеспечивая хорошие условия для работы и проживания внутреннего оборудования и персонала.
Охрана водных ресурсов и гидроэнергетика: Такие сооружения, как плотины и шлюзы в области охраны водных ресурсов и гидроэнергетики, также нуждаются в резиновых опорах для обеспечения поддержки и адаптации к деформации. Они способны выдерживать огромное давление воды и собственный вес конструкции и в то же время адаптироваться к смещениям конструкции, вызванным такими факторами, как перепады температур и осадки фундамента, обеспечивая безопасную и стабильную работу систем охраны водных ресурсов и гидроэнергетики.
Другие области инженерного дела: В дополнение к вышеуказанным основным областям применения, резиновые подшипники также широко используются в других областях машиностроения, таких как порты, причалы, взлетно-посадочные полосы аэропортов и фундаменты для крупногабаритного оборудования. В этих областях резиновые опоры также могут выполнять свои функции несущей способности, защиты от деформации и сейсмической изоляции, обеспечивая гарантию бесперебойного строительства и долгосрочной эксплуатации различных объектов.
