Плотина гидравлического подъемника

Чтобы полностью понять конструктивный состав и логику работы гидравлической подъемной плотины — современного гибкого водоудерживающего сооружения, широко используемого в проектах по охране водных ресурсов, - нам необходимо проанализировать ее основные компоненты, включая материалы, конструктивные особенности и функциональные роли. Каждая деталь спроектирована таким образом, чтобы работать в синергии для достижения точного регулирования уровня воды, стабильной нагрузки и надежной гидроизоляции.

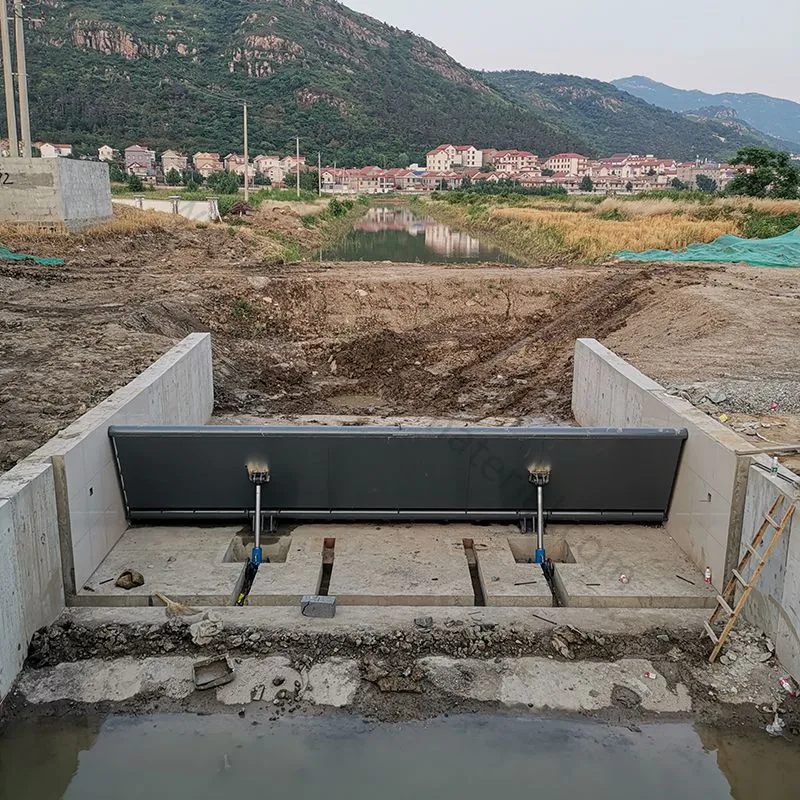

1. Подъемные панели плотины

Являясь непосредственным водоудерживающим элементом, панели плотины образуют "защитную поверхность" плотины и определяют ее способность противостоять гидравлическому давлению.

Материалы: Выбираются в зависимости от масштаба проекта и требований к напору воды:

Плотины малого и среднего размера: Плиты из высокопрочной углеродистой стали (Q355 или Q460) с антикоррозийной обработкой (горячее цинкование, эпоксидное покрытие или эпоксидная смола на основе плавления), которые выдерживают длительную водную эрозию и атмосферную ржавчину.

Большие плотины или суровые условия эксплуатации: Железобетонные панели (со стальным волокном или предварительно напряженными стальными стержнями) для повышения прочности при сжатии или композитные панели (стальной сердечник + бетонное покрытие) для обеспечения баланса жесткости и долговечности.

Конструкция: Обычно прямоугольная или трапециевидная, толщиной от 100 мм до 500 мм (в зависимости от нагрузки). Верхняя кромка может иметь противоволновые перегородки для уменьшения разбрызгивания воды; нижняя кромка оснащена шарнирными гнездами для крепления к основанию. Смежные панели имеют стыки в виде шпунтов и пазов или перекрывающиеся кромки для оптимизации герметизации и целостности конструкции.

Назначение: В поднятом состоянии они образуют непрерывный водоудерживающий барьер для накопления воды выше по течению; в опущенном состоянии они плотно прилегают к основанию (или наклоняются вниз), обеспечивая беспрепятственный сброс воды при наводнении или стоке воды, предотвращая затруднение судоходства или миграции рыбы.

2. Система гидравлических цилиндров.

"Силовое ядро" плотины, отвечающее за подъем и опускание панелей плотины с помощью гидравлического давления.

Компоненты: Включает гидравлические цилиндры, поршневые штоки, гидравлические шланги/трубопроводы и кронштейны для крепления цилиндров.

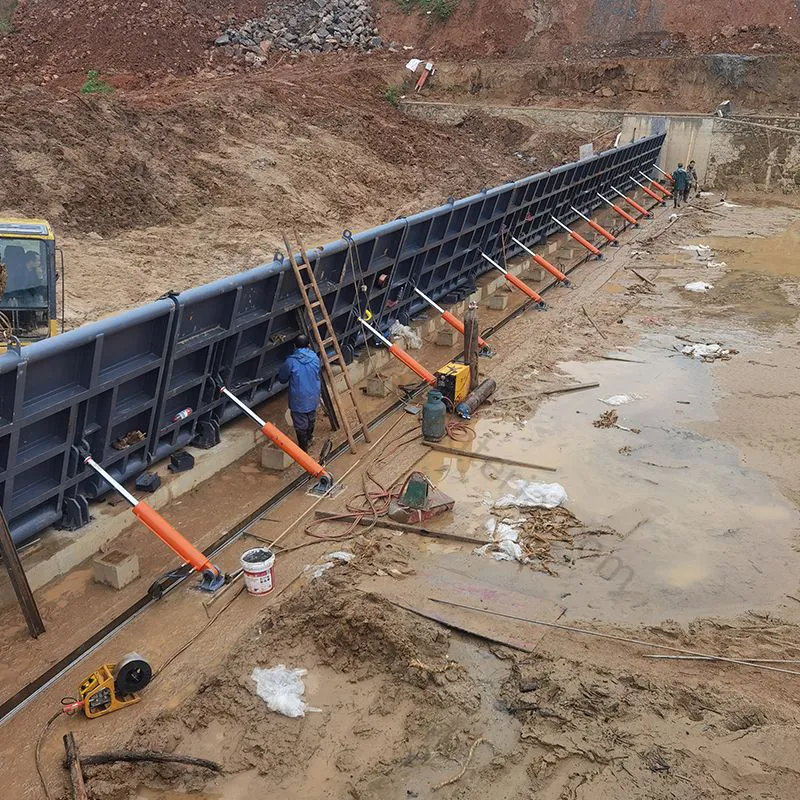

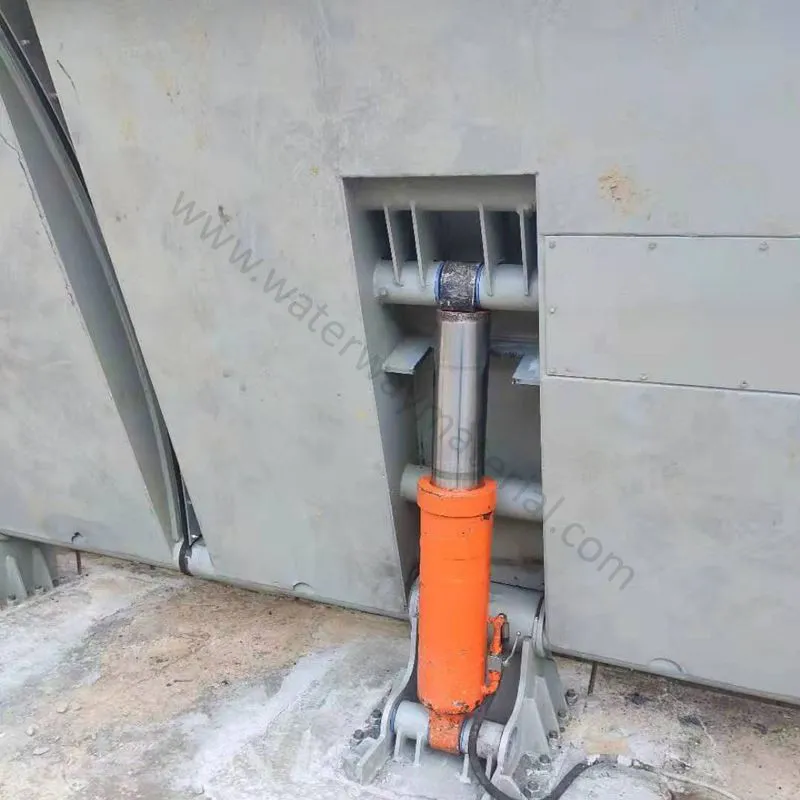

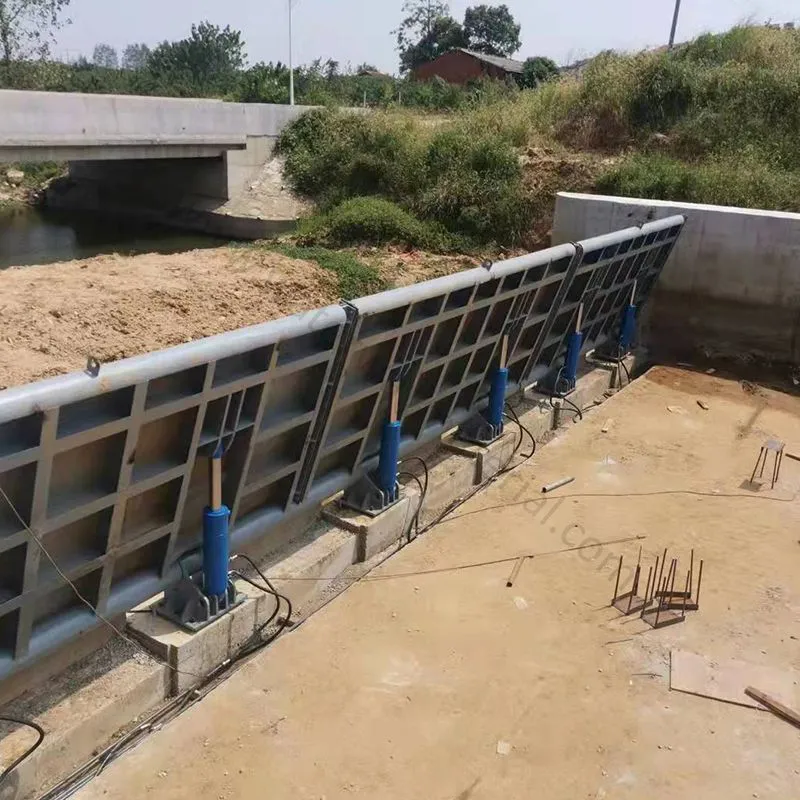

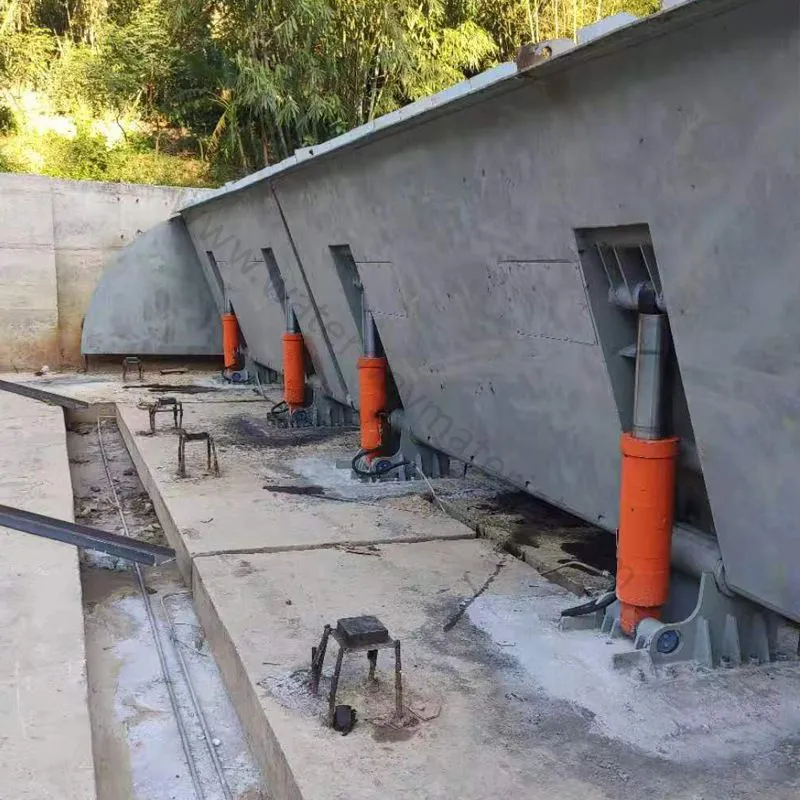

Гидравлические цилиндры: Цилиндры двойного действия (наиболее распространенные) с одноступенчатой или многоступенчатой телескопической конструкцией (для больших ходов подъема). Корпус цилиндра изготовлен из высокопрочной легированной стали (сталь 45# или 27SiMn) с хромированной внутренней стенкой для уменьшения трения и предотвращения износа; шток поршня также хромирован и оснащен пылезащитным уплотнением для предотвращения загрязнения.

Монтажные кронштейны: Приварены или прикручены болтами к основанию (основанию цилиндра) и панели заслонки (концу штока поршня) с помощью шарнирных соединений, обеспечивающих вращательное движение при подъеме панели (адаптируясь к дуге или траектории наклона панели).

Принцип работы: Гидравлическое масло высокого давления (обычно 10-25 МПа) закачивается гидравлическим насосом в штоковую камеру цилиндра или бесштоковую камеру без штока):

Для подъема панели: Масло поступает в бесштоковую камеру, толкает шток поршня вверх, поднимая панель.

Опускание панели: Масло поступает в стержневую камеру, в то время как бесштоковая камера выпускает масло, и шток поршня втягивается (благодаря собственному весу панели и давлению воды на входе для повышения энергоэффективности).

Функция: Обеспечивает стабильную линейную движущую силу для управления скоростью подъема панели и ее конечным положением, обеспечивая плавную регулировку даже при высоком давлении воды.

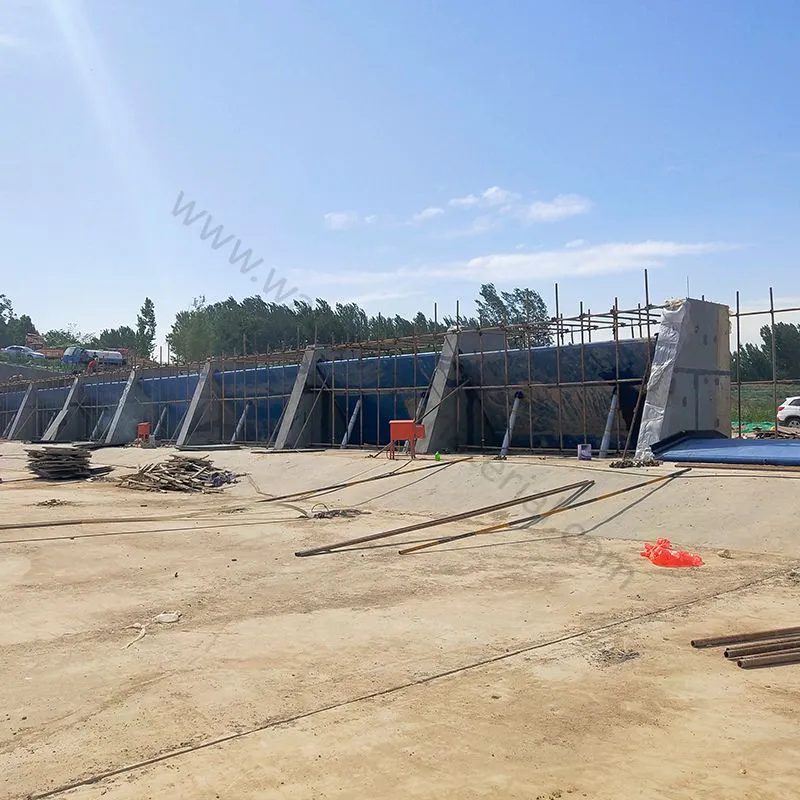

3. Опорная и направляющая конструкция

Эта система стабилизирует панели плотины во время перемещения и эксплуатации, предотвращая боковое смещение или деформацию под действием гидравлической нагрузки.

Ключевые компоненты:

Шарнирные соединения: устанавливаются в нижней части панелей плотины (для соединения с фундаментом) и в верхней части гидравлических цилиндров (для соединения с панелями). Изготовлены из износостойкой легированной стали (например, 40Cr) со смазочными фитингами для обеспечения гибкого вращения.

Боковые направляющие: вертикальные стальные направляющие, прикрепленные к береговым стенам или фундаменту выше/ниже по течению. Каждая панель плотины снабжена направляющими роликами или скользящими блоками, которые вставляются в направляющие, ограничивая горизонтальное перемещение, вызванное давлением воды.

Опорные кронштейны: усиленные стальные рамы, расположенные в середине или вверху панели (для панелей с большим пролетом) для распределения нагрузки и предотвращения изгиба. Они могут быть выдвижными или фиксированными, в зависимости от конструкции панели.

Функция: Обеспечивает перемещение панелей плотины по фиксированной траектории (вертикальной или наклонной) при подъеме/опускании и сохраняет устойчивость конструкции при удержании воды, предотвращая опрокидывание, заклинивание или обрушение из—за неравномерного усилия.

4. Гидравлическая система управления

"Мозг" плотины, регулирующий систему гидравлических цилиндров для достижения точной и безопасной работы.

Компоненты:

Гидравлический силовой агрегат (ГПУ): Включает в себя электрогидравлический насос (одинарный или двойной для резервирования), масляный бак (с датчиками уровня масла и температуры), масляный фильтр (для удаления загрязнений) и охладитель (для предотвращения перегрева гидравлического масла).

Группа клапанов: Электромагнитные направляющие клапаны (регулируют направление потока масла), клапаны сброса давления (ограничивают максимальное давление в системе для предотвращения перегрузки), клапаны регулирования расхода (регулируют скорость подъема/опускания) и обратные клапаны (предотвращают обратный поток масла и падение панели в случае отключения питания).

Шкаф управления с ПЛК: Программируемый логический контроллер (PLC), который обрабатывает сигналы от датчиков и выдает команды группе клапанов. Он оснащен человеко-машинным интерфейсом (HMI) для мониторинга в режиме реального времени (давление в цилиндре, положение панели, температура масла) и переключения режимов вручную/автоматически.

Датчики: Датчики перемещения (контролируют высоту панели плотины), датчики давления (определяют давление в гидравлической системе) и датчики уровня воды (измеряют уровни воды выше/ниже по течению) для обеспечения обратной связи для управления по замкнутому циклу.

Функция: Автоматизирует или управляет работой плотины вручную — например, автоматически поднимает панели при низком уровне воды в верхнем течении (для накопления воды) или опускает их при высоком уровне (для сброса паводковых вод). Также предусмотрены защитные блокировки (например, остановка работы при превышении допустимого давления) для предотвращения повреждения оборудования.

5. Конструкция фундамента

"Несущее основание", которое закрепляет все компоненты и передает гидравлические усилия на грунт, обеспечивая долговременную стабильность плотины.

Материалы и конструкция:

Фундаментная плита из железобетона (толщиной ≥ 800 мм), уложенная на уплотненное основание из грунта или камня. Плита усилена стальными сетками или предварительно напряженными стальными стержнями, чтобы противостоять растягивающим и сжимающим усилиям.

Закладные детали (стальные пластины, анкерные болты) предварительно устанавливаются в плиту для соединения оснований гидроцилиндров, шарнирных соединений и направляющих рельсов, обеспечивая соответствие размерам панели плотины.

Защита от размыва в верхнем и нижнем течении: Верхняя кромка фундамента может иметь бетонный бортик (для предотвращения водной эрозии основания), а нижняя кромка может иметь водосточный желоб (для рассеивания энергии сбрасываемой воды и предотвращения размыва русла реки).

Назначение: Равномерно распределяет общую нагрузку (на панели плотины, гидравлическую систему и давление воды) на грунт/породу, предотвращая оседание или смещение всей конструкции.

6. Устройства для гидроизоляции

Имеет решающее значение для предотвращения утечки воды между панелями плотины и между панелями и фундаментом, обеспечивая эффективность удержания воды плотиной.

Типы и материалы:

Уплотнение между панелями: резиновые прокладки (из нитрильного каучука или EPDM, обладающие хорошей эластичностью и водонепроницаемостью) устанавливаются в шпунтовые соединения смежных панелей. Когда панели закрыты, прокладки сжимаются, образуя плотное уплотнение.

Уплотнение между панелью и фундаментом: Резиновая водонепроницаемая прокладка (прикрепленная к гнезду шарнира фундамента), которая соприкасается с нижним краем панели плотины. Она может иметь "U-образное" или "L-образное" поперечное сечение для адаптации к повороту панели во время подъема.

Боковое уплотнение: Резиновые полоски, прикрепленные к боковым направляющим рельсам, герметизируют зазор между боковыми сторонами панели плотины и береговыми стенками.

Функция: Устраняет зазоры в водоудерживающей поверхности, снижая утечку до ≤ 0,1 л/(м·с) (в соответствии с отраслевыми стандартами) и предотвращая потерю воды или эрозию фундамента.

7. Система аварийной защиты

Предназначен для обеспечения безопасности во время перебоев в подаче электроэнергии, выхода из строя оборудования или экстремальных наводнений.

Компоненты:

Ручной аварийный насос: Гидравлический насос с ручным управлением, подключенный к системе цилиндров, позволяющий вручную опускать панели плотины в случае выхода из строя электрического насоса.

Клапаны сброса давления: Автоматически сбрасывают избыточное давление масла в гидравлической системе при резких скачках давления (например, из-за резкого повышения уровня воды).

Кнопка аварийной остановки: встроенная кнопка, которая отключает питание гидроагрегата и закрывает основные клапаны в случае опасности (например, заклинивания панели).

Функция: Сводит к минимуму риск повреждения конструкции или наводнения в ненормальных условиях, обеспечивая безопасность эксплуатации плотины.
