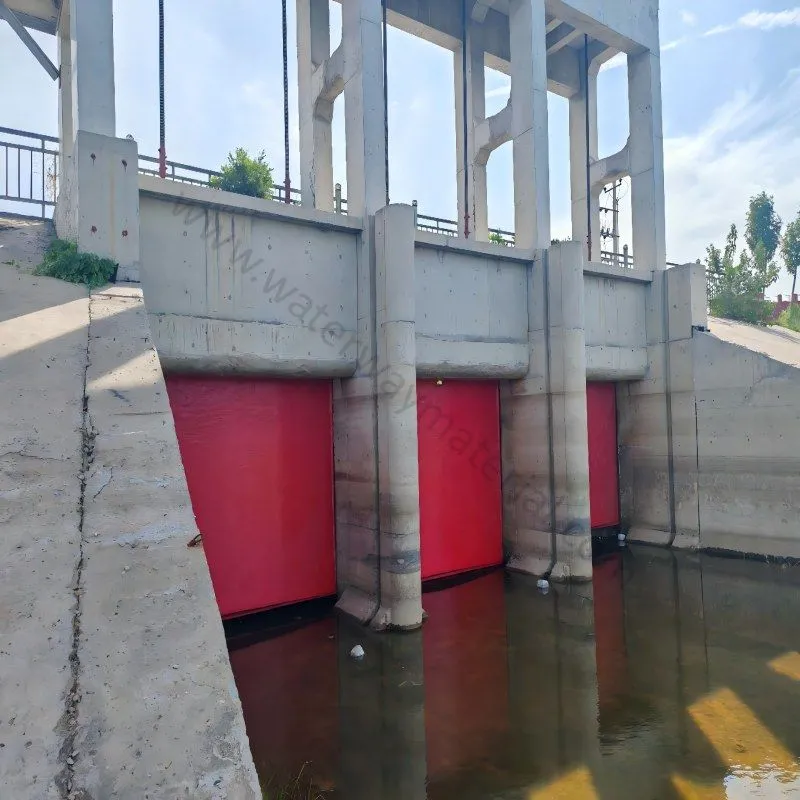

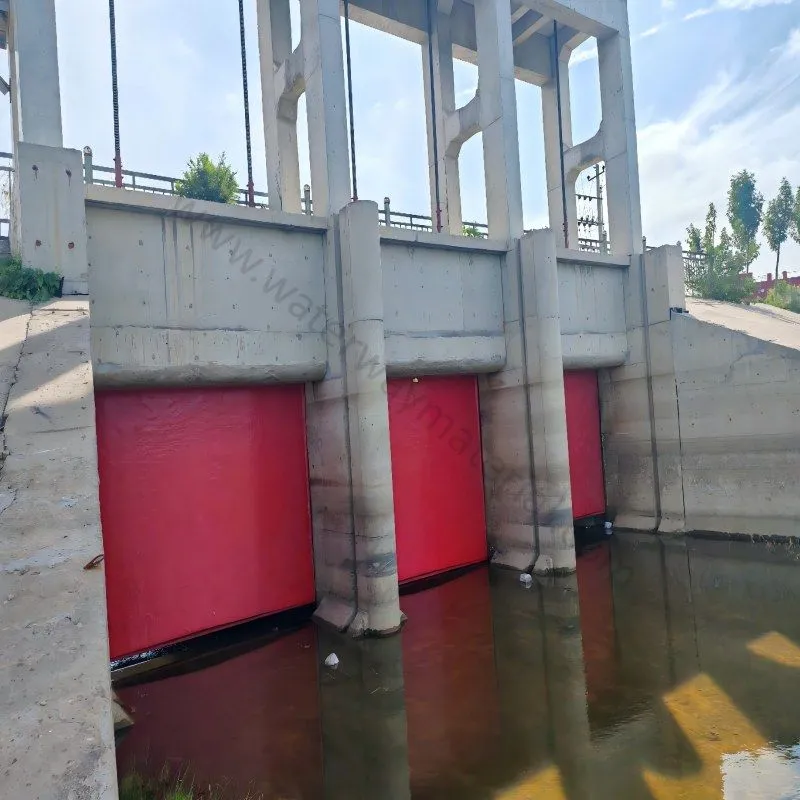

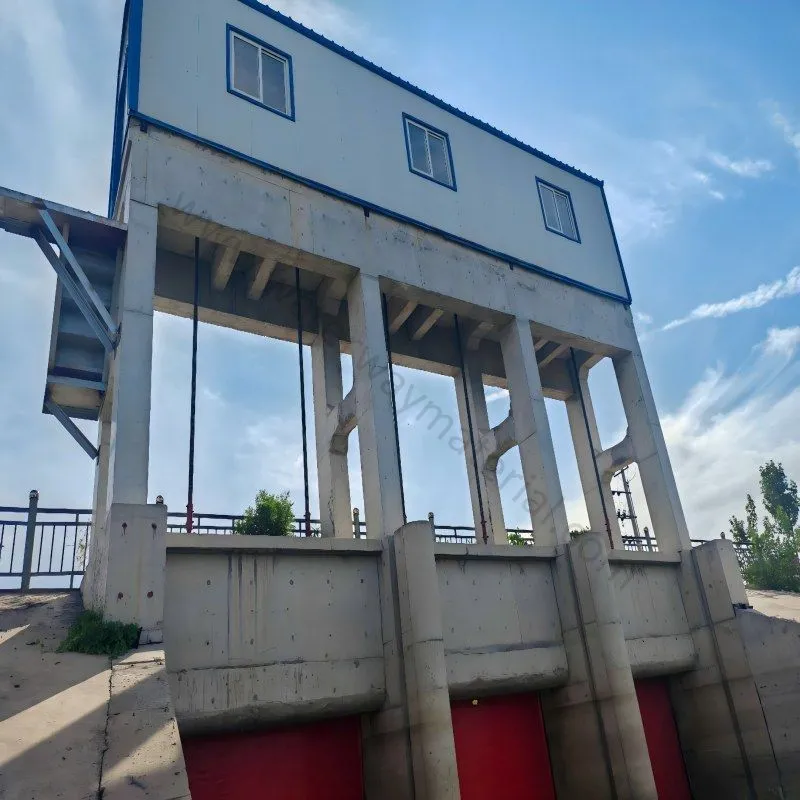

Чугунная задвижка длиной 3,5 метра; высотой 3,0 метра;

Чугунные шлюзовые затворы являются важнейшим оборудованием в проектах по охране водных ресурсов для регулирования расхода воды. Их конструктивная конструкция обеспечивает баланс прочности, герметичности и удобства эксплуатации и состоит из следующих основных компонентов, которые совместно выполняют функции удержания воды, отвода и регулирования расхода:

1. Створка ворот

Задвижка является основным несущим элементом чугунных шлюзовых ворот, непосредственно контактирующим с потоком воды и выдерживающим давление воды.

Материал: Обычно изготавливается из высокопрочного серого чугуна (например, HT200, HT250) или ковкого чугуна. Эти материалы обладают превосходной прочностью на сжатие, износостойкостью и коррозионной стойкостью, что позволяет им выдерживать длительную очистку водой и давление.

Конструкция: В основном это плоские конструкции прямоугольной или круглой формы. Чтобы соответствовать требованиям к нагрузке, внутри плиты предусмотрены усиливающие ребра жесткости, которые повышают общую жесткость и предотвращают деформацию под давлением воды. В некоторых больших створках ворот также предварительно просверлены соединительные отверстия для стыковки с подъемными штангами или компонентами подъемника.

Функция: Управляет размером поперечного сечения потока с помощью движений подъема и опускания, обеспечивая удержание воды (блокирование потока при закрытии) или дренаж (выпуск воды при открытии).

2. Рама затвора

Рама ворот служит несущим каркасом ворот, фиксируя створку ворот и соединяясь с фундаментной конструкцией, выступая в качестве "ориентира для установки" ворот.

Материал: Соответствует конструкции створки ворот, отлит из чугуна для обеспечения совместимости материалов и уменьшения разрушения уплотнений, вызванного различиями в тепловом расширении и сжатии.

Конструкция: Конструкция в форме рамы с направляющими пазами (или направляющими поверхностями) на внутренней стороне, по которым створка ворот скользит при подъеме. На внешней стороне имеются отверстия для анкерных болтов для крепления к бетонному фундаменту или стальным кронштейнам. На некоторых рамах ворот также имеются водозаборные гнезда (уплотнительные пазы) для установки уплотнительных элементов.

Функция: Обеспечивает стабильное движение створки ворот, распределяет давление воды, передаваемое створкой ворот, на фундамент и обеспечивает герметичность при закрытии ворот за счет взаимодействия с уплотнителями.

3. Подъемный механизм

Подъемный механизм - это силовое устройство, приводящее в движение створку ворот для подъема и опускания, определяющее режим работы ворот и их эффективность.

Типы: В зависимости от источника питания подъемники подразделяются на ручные (например, винтовые с ручным приводом, зубчатые) и электрические (например, электрические винтовые, лебедочные). Для небольших ворот в основном используются ручные приводы, в то время как для больших ворот или систем дистанционного управления используются электрические приводы.

Конструкция: Основные компоненты включают источник питания (рукоятка, двигатель), передаточный механизм (винт, шестерня, цепь или стальной трос) и ограничительное устройство (предотвращающее чрезмерный ход створки ворот). Например, винтовые подъемники поднимают и опускают створку ворот за счет вращения винта, что обеспечивает простую конструкцию и точное позиционирование.

Функция: Обеспечивает движущую силу для плавного подъема створки ворот, управляет степенью открывания ворот и отвечает различным требованиям регулирования потока.

4. Уплотнительные компоненты

Уплотнительные компоненты являются ключевыми для обеспечения водонепроницаемости ворот, устраняя зазоры между створкой ворот и рамой для предотвращения утечки воды.

Материал: Обычно это водостойкая резина (например, нитриловый каучук, неопрен) или металл (например, медные листы, листы из нержавеющей стали). Резиновые уплотнения подходят для работы при среднем и низком давлении, в то время как металлические уплотнения используются в условиях высокого давления или высокой температуры.

Конструкция: В основном имеет форму полосы или рамы, крепится к посадочному месту водостока на раме ворот или к краю створки ворот с помощью болтов. Их поперечные сечения выполнены в форме "выступа" или "буквы P", что обеспечивает плотное прилегание к контактной поверхности при закрытых воротках, используя их собственную эластичность.

Назначение: Перекрывает каналы для просачивания воды между створкой ворот и рамой, обеспечивая эффект остановки потока воды при закрытых воротах и уменьшая потери воды или размыв нижележащих конструкций.

5. Соединительные детали

Соединительные детали соединяют компоненты в единое целое и крепят ворота к фундаменту, обеспечивая стабильность конструкции.

Основные компоненты: Включают анкерные болты (крепят раму ворот к бетонному фундаменту), соединительные болты (соединяют створку ворот с подъемной штангой, а подъемник - с рамой ворот) и штифты (для подвижных соединений).

Материал: В основном высокопрочная углеродистая сталь или нержавеющая сталь с антикоррозийной обработкой поверхности (например, цинкование, покраска) для предотвращения коррозии при длительном погружении в воду.

Назначение: Обеспечивает надежное соединение всех компонентов, передачу нагрузок (например, давления воды, подъемного усилия) и предотвращает ослабление или смещение ворот во время работы.

6. Направляющие рельсы

Направляющие рельсы - это направляющие элементы, обеспечивающие плавный подъем полотна ворот. В некоторых воротах направляющие планки встроены в раму ворот, в то время как у больших ворот они могут быть отдельными.

Материал: чугун или сталь, с механически отполированными поверхностями для обеспечения гладкости и снижения сопротивления трению при подъеме створок ворот.

Конструкция: Устанавливается параллельно направлению движения створки ворот, взаимодействуя с направляющими пазами на боковой стороне створки ворот для ограничения бокового отклонения створки ворот.

Функция: Направляйте подъем створки ворот по фиксированной траектории, избегая заклинивания или опрокидывания, вызванных воздействием потока воды или отклонениями при монтаже, и обеспечивая бесперебойную работу.

7. Подъемный стержень

Подъемная тяга является передаточным элементом, соединяющим створку ворот и подъемник, и отвечает за передачу мощности подъемника на створку ворот.

Материал: Высококачественная углеродистая или нержавеющая сталь. Корпус штанги должен обладать достаточной прочностью и прямолинейностью, а некоторые из них снабжены резьбовыми участками для взаимодействия с винтом подъемника.

Конструкция: В основном это цельные круглые стержни или полые трубы, верхний конец которых соединен с передаточным механизмом подъемника, а нижний прикреплен к створке ворот с помощью фланцев или штифтов.

Функция: Преобразует вращательное (или линейное) движение подъемника в вертикальное подъемное движение створки ворот, действуя как "мост" для передачи энергии.
